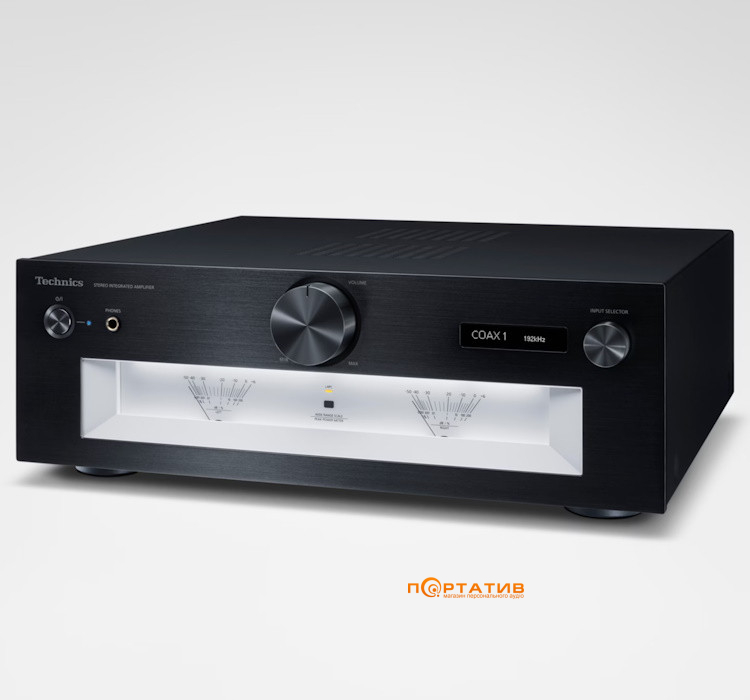

Підсилювач Technics SU-G700M2 Black (SU-G700M2EEK)

Інтегральний підсилювач із цифровою схемотехнікою Technics SU-G700M2

Потужність 2 х 70 Вт (8 Ом), клас D, входи: 2 лінійних, ММ Phono, 2 оптичних, 2 коаксіальний, 2 USB, виходи: Pre-Out, Line-Out, навушники, габарити: 430 x 148 x 428 мм, вага 12,3 кг.

Інтегральний підсилювач Technics SU-G700E, що входить до серії Grand компонентів цієї марки, є моделлю референсного класу. Апарат виконаний у металевому корпусі на антирезонансному шасі, а його передню панель прикрашають шикарні стрілочні індикатори рівня сигналу.

Підсилювач побудований повністю з використанням імпульсно-цифрових технологій, що забезпечило виняткову точність передачі сигналу. Усередині корпусу вся конструкція розділена на три ізольовані секції для виключення перехресних перешкод. В апараті використовується малошумливий швидкодіючий блок живлення, який забезпечує миттєве наростання вихідного струму в тих випадках, коли цього вимагає музичний сигнал.

У підсилювачі використовується запатентована технологія JENO Engine, призначена для зниження рівня джитера. Ще одна фірмова технологія, LAPC, призначена для автоматичного калібрування фази та посилення сигналу для того, щоб акустика отримувала оптимальне значення потужності незалежно від її характеристик. Завдяки вжитим серйозним заходам звучання Technics SU-G700E таке ж багате і насичене, як і у підсилювачів, побудованих за традиційною аналоговою схемотехнікою, але при цьому за своїми можливостями повноцінного розгойдування будь-якої акустики Technics SU-G700E значно перевершує їх.

Для додаткового зниження рівня внутрішніх перешкод деякі схеми підсилювача можуть бути відключені на вибір користувача. Для підтримки аналогових підключень у Technics SU-G700E встановлені АЦП Burr-Brown PCM1804. Вони забезпечують обробку аналогових сигналів з параметрами 24 біт/192 кГц, таким чином, зберігаються деталізація і збалансованість звуку. У моделі Technics SU-G700E передбачений і вхід для програвача вінілу, а відповідна схема фонокоректора реалізована на польових транзисторах і має коефіцієнт посилення, що перемикається. Також в апараті передбачено окремий підсилювач для навушників, побудований за повністю аналоговою схемою та працює в класі АА.

Крім аналогових, Technics SU-G700E має два коаксіальні та два оптичні входи, а також два входи USB для підключення ПК. Сигнал на останніх піддається фільтрації для виключення зовнішніх перешкод.

Високошвидкісне тихе гібридне джерело електроживлення

При підключенні до звичайного імпульсного джерела живлення частота модуляції змінюється в міру коливань навантаження регулювання часу подачі імпульсу з метою стабілізації вихідної напруги. Ці коливання частоти модуляції негативно позначаються якості звуку. Нове джерело електроживлення зменшує шум, що негативно впливає на якість звуку, регулюючи частоту модуляції. На останньому ступені імпульсного джерела електроживлення також розміщений лінійний регулятор, що стабілізує вихідну напругу і використовує фірмові електролітичні конденсатори високої роздільної здатності. Крім того, резонансне джерело живлення, що застосовується в даний час, дозволяє знизити рівень шуму. Шумопоглинаючі компоненти, такі як конденсатори, ретельно підбиралися. Було вжито всіх заходів для зниження шуму та забезпечення чистоти відтворення.

Трихузлове компонування

У вбудованих підсилювачах використовується безліч контурів, що обробляють як мікросигнали зі входів, так і високоточні сигнали — наприклад, вихідні сигнали та сигнали електроживлення. Пристрій SU-G700 розділений на три вузли з перегородками, що відокремлюють один від одного контури одного рівня сигналу і запобігають взаємним перешкодам між контурами, що тим самим сприяє підвищенню якості звуку. Крім того, така конструкція підвищує міцність рами і не допускає вібрації електричних компонентів, а разом із нею і погіршення якості звуку.

Нізкошумний PHONO вхід звукового сигналу

Низкого рівня шуму на PHONO вході звукового сигналу вдається досягти за допомогою диференціального паралельного з'єднання низькошумного польового транзистора першого ступеня. Крім того, чотирирівневе регулювання коефіцієнта посилення дозволяє вибрати найкраще його значення залежно від сигналу на виході звукознімача, що забезпечує оптимальне відтворення високоякісних аналогових записів для даного середовища прослуховування.

Підсилювач класу AA для навушників

У пристрої SU-G700 використовується підсилювач класу AA для навушників з виділеними контурами посилення напруги та сили струму аудіосигналу. У першому контурі використовується високоякісний операційний підсилювач, у другому — операційний підсилювач із можливістю подачі високого струму. Високий ШИМ сигнал на виході JENO Engine точно перетворюється на аналоговий, забезпечуючи чисту передачу аудіо на навушники. Це дозволяє відтворювати музику з малими спотвореннями та на широкому діапазоні частот незалежно від імпедансу навантаження навушників.

Міцний алюмінієвий корпус

Міцна подвійна рама складається з внутрішньої та зовнішньої (обидві зі сталевих пластин). Така конструкція зменшує вібрацію і шум, що негативно позначаються на чистоті звуку. Для закріплення важких компонентів і переміщення центру тяжіння вниз для кращої стійкості внутрішня рама виконана з пластини товщиною 1.2 мм. Нижня поверхня корпусу виконана із сталевої пластини товщиною 2 мм, що підвищує поглинання вібрації та додатково знижує центр ваги. Передня панель виконана з алюмінієвої пластини завтовшки 7 мм, стійкої до електромагнітних шумів.

Особливості:

• Повністю цифрова схемотехніка, технології JENO та LAPC
• USB, оптичні та коаксіальні входи, вхід для ММ-звукоснімача на польових транзисторах
• Повне придушення шумів, трисекційна конструкція
• Характеристики стереопідсилювача Technics SU-G700
• Вихідна потужність 2 х 70 Вт (8 Ом, 0,5% THD), 2 х 140 Вт (4 Ом, 0,5% THD)
• Входи 2 лінійних, Phono, 2 оптичних, 2 коаксіальний, 2 USB
• Виходи Pre-Out, Line-Out, на навушники
• Підтримка аудіо PCM до 32 біт / 384 кГц, DSD11,2 МГц
• Діапазон частот 5 Гц – 80 кГц (- 3 дБ) лінійний вхід, 2 Гц – 20 кГц (- 3 дБ) Phono вхід, 5 Гц – 90 кГц (- 3 дБ) цифровий вхід
• Споживана потужність 85 Вт
