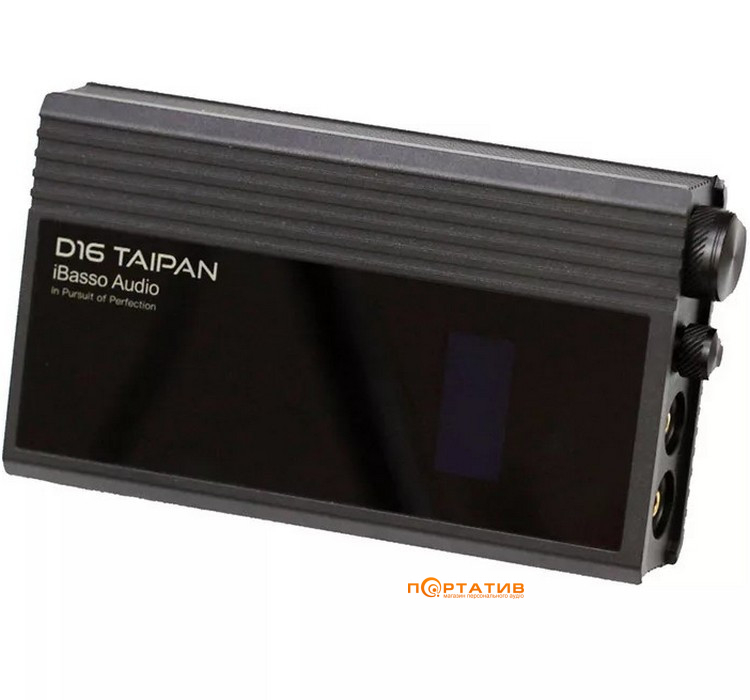

iBasso D16 — 1-бітний портативний ЦАП-підсилювач
iBasso D16 (Taipan) – це ЦАП /підсилювач для навушників класу A, який використовує власне ядро iBasso FPGA-Master 2.0 і 16 складених в стек 8E PWM-ЦАП, загалом 128 8E PWM-ЦАП (дискретних) для 1-бітового ЦАП-перетворення. Виміряний THD+N перевищує 0,0001%, що є найкращим показником серед сучасних портативних дискретних ЦАП. Секція AMP – це транзисторний підсилювач суперкласу А, який дуже схожий до підсилювача DX320MAX.
FPGA-Master 2.0
FPGA-Master2.0 для D16 об’єднує алгоритмічні досягнення iBasso за останні три роки і є причиною прориву у створенні портативного дискретного ЦАП.
- FPGA відіграє роль реорганізації та перекодування сигналу, яка генерує PWM-сигнали, що можуть бути декодовані наступним PWM-ЦАП.
- Розробники ЦАП добре знають, що коли THD досягає певного рівня, наявність шуму стає перешкодою для досягнення більшого динамічного діапазону. FPGA-Master2.0 D16 може похвалитися вражаючим формувачем шуму, який радикально знижує рівень шуму.
- Використовується технологія глобальної регенерації тактової частоти. Два фемтосекундних генератора Accusilicon забезпечують тактову частоту для FPGA. FPGA регенерує синхронний низькофазний тактовий сигнал, необхідний для DSP і USB-приймача. 1-розрядні ЦАПи дуже чутливі до тактового джиттера. Аудіогенератор Accusilicon має фазовий шум лише -158 дБс/Гц [@1 кГц]. У порівнянні з -145 дБ/Гц звичайного фемтосекундного генератора, фазовий шум знижено на 13 дБ, що гарантує відмінний контроль джиттера для D16.
- Точне регулювання затримки на пікосекундному рівні, яке дозволяє встановити затримку I/O і компенсувати “затримку проводки” плати, щоб сигнали, що надходять на кінець ЦАП, були вирівняні і строго синхронізовані.
- Завдяки точному управлінню FPGA-Master 2.0, 128 незалежних PWM-ЦАП працюють в режимі FIR і об’єднуються для формування виходів L+, L-, R+, R-. Кожен біт даних ЦАП піддається ретельній затримці та вирівнюванню за допомогою суворої компенсації.
Дискретний PWM-ЦАП
Після того, як FPGA генерує PWM-сигнал, він надходить на дискретний PWM-ЦАП для декодування. Використовується 16 комплектів каскаду PWM-ЦАП 8E. По 4 набори на L+, L-, R+, R-, тобто 32 PWM-ЦАП. Ця кількість перевищує кількість інших портативних дискретних ЦАП більш ніж у 6,4 рази. Завдяки винятковому поєднанню точного декодування і значної кількості надзвичайно якісних ЦАПів досягається рівень THD+N менше 0,0001%, що є винятковою характеристикою.
досягається рівень THD+N менше 0,0001%, що є винятковою характеристикою.
Апаратний аналоговий FIR-фільтр
Завдяки пікосекундному точному управлінню FPGA-Master2.0, 128 незалежних PWM-ЦАП працюють в режимі FIR і об’єднуються для формування L+, L-, R+, R- виходів. Кожен канал має 32 PWM-ЦАП що працюють в режимі “паралельної затримки”. Така конфігурація дозволяє 32 ЦАПам працювати разом як апаратний аналоговий FIR-фільтр. Усереднюючи відмінності між декількома ЦАПами, спотворення зводяться до мінімуму, що призводить до покращення деталізації та щільності звуку.
Дискретний підсилювач суперкласу А (1125мВт+1125мВт@32 Ом)
В D16 використовується архітектура, подібна до архітектури DX320MAX, суперкласу А дискретного підсилювача. Він містить 20 здвоєних транзисторів з низьким коефіцієнтом підсилення (BISS) і може похвалитися вражаючим вихідним струмом до 2А, що забезпечує надійну вихідну потужність 1125 мВт+1125 мВт@32 Ом.
Автономна робота
На одному заряді батареї ЦАП буде працювати до 9 годин. Час до повного заряджання з 0% – 2.5 годин. Підтримується швидка зарядка QC3.0.
Особливості:
- ЦАП: 1-bit DAC
- Діапазон частот: 15 Гц – 40 кГц
- THD+N: 0.000095%, 0.00012%, 0.00014%, 0.00019%
- Співвідношення сигнал/шум: 118 дБ, 120 дБ, 123 дБ
- Підтримка DSD: DoP DSD256, DSD512
- Підтримка PCM: 32 бит / 768 кГц
- Потужність виходу для навушників: 1125 мВт + 1125 мВт @ 32 Ом
- Вхідні інтерфейси: Coax, USB-C
- Вихідні інтерфейси: TRRRS 4.4 мм, TRS 3.5 мм
